LN01 硬件操作说明
查看设备按键、指示灯、硬件参数和日常检查。

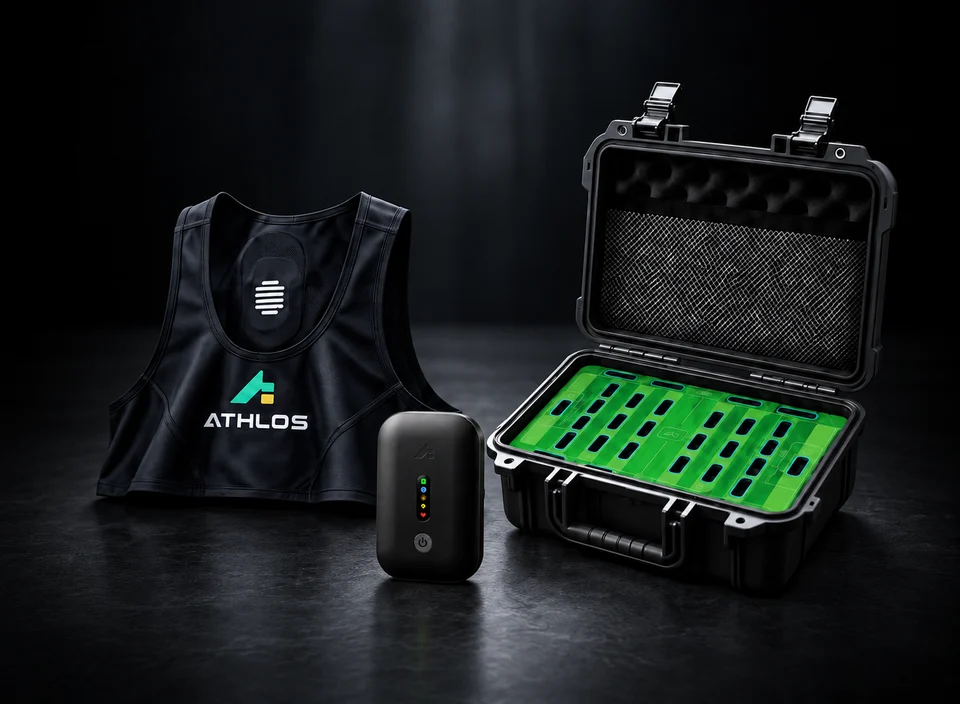

先认识设备
按键怎么操作

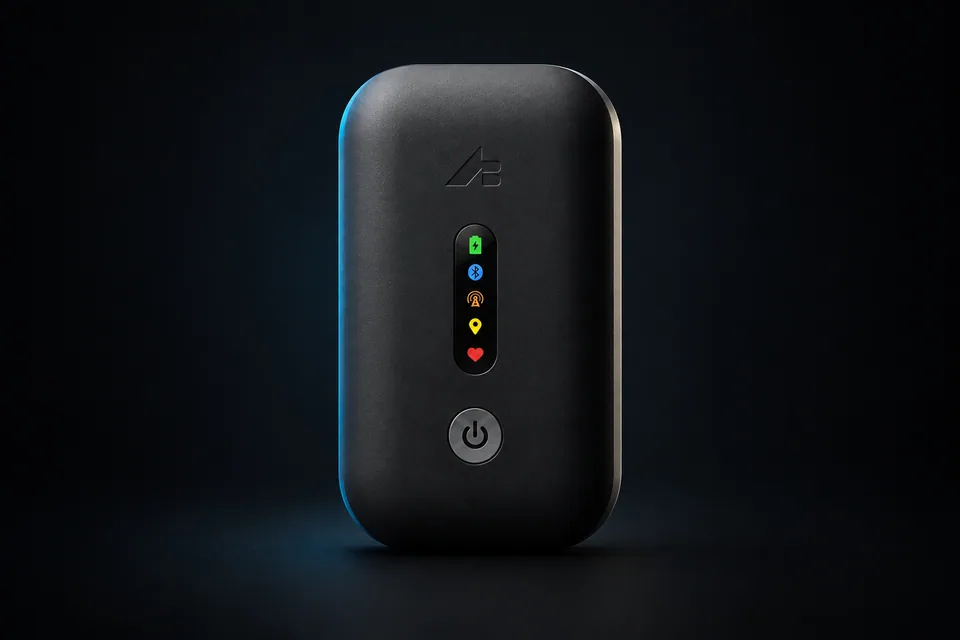

五枚指示灯怎么看
以下按设备正面从上到下的顺序排列。先确认设备处于正常工作、充电还是升级状态，再判断灯态。
充电灯
- 红色常亮
- 正在充电。
- 绿色常亮
- 已充满。
充电指示独立于其他工作灯，不能用来读取电量百分比。
蓝牙灯
- 闪烁
- 蓝牙广播中，等待连接。
- 常亮
- 蓝牙已连接并完成安全流程。
- 熄灭
- 未开启广播、广播结束，或连接已断开。
默认不开启广播；需要时双击开机键。蓝牙连接状态不代表 4G 云端已在线。
LTE 灯
- 闪烁
- 正在搜网或连接云服务；固件升级期间也会闪烁。
- 常亮
- 云服务登录正常。
- 熄灭
- 关机，或 SIM 卡、网络、云服务连接异常。
LTE 灯常亮不代表 RTK 已就绪。升级时 GNSS 灯会熄灭，完成后设备自动重启。
GNSS 灯
- 闪烁
- 正在搜星。
- 常亮
- 已获得有效位置。
- 熄灭
- 关机或定位模块处于非工作状态，例如升级期间。
有效定位不等于 RTK 固定解；厘米级定位需 RTK 正常工作并获得固定解。
ECG 灯
- 正常工作时常亮
- ECG 模块已上电并完成初始化。
正常工作时的常亮只表示模块状态，不代表已采集到有效心率；还需检查穿戴接触和软件数据。
硬件参数
- 定位
- L1 + L5 双频、五模 GNSS，支持 RTK；正常工作并获得固定解时支持厘米级定位。
- 定位频率
- 最高 20 Hz，实际频率以设备配置为准。
- 动作传感
- 6 轴 IMU，包含加速度计与陀螺仪，最高采样频率 2000 Hz；实际采样频率以设备配置为准。
- 心率
- ECG 心率模块，配合正确穿戴与电极接触使用。
- 通信
- Cat.1 4G 与蓝牙。
- 续航
- 大于 5 小时；实际使用时长受通信、定位配置和环境影响。
- 充电
- 磁吸充电；红灯充电中、绿灯充满。
- 尺寸
- 89 × 55 × 19 mm。
- 防护
- IP67；清洁后擦干充电接点再充电。
- 工作温度
- −10 至 60 °C。
- 存储与更新
- 支持本地存储、数据补传、蓝牙补传及远程 OTA 升级。
训练前检查与常见情况
- 提前充满电，核对设备编号与穿戴人员；确保充电接点干燥。
- 在室外开阔处开机，等待联网与有效定位；检查 LTE、GNSS 灯和软件连接状态。
- 确认背心与 ECG 电极接触正常，再查看软件心率数据。
- 软件不显示设备时，核对当前球队、账号绑定与设备编号。灯态正常也应核对软件是否收到数据。
LTE 灯灭，但 GNSS 灯亮？
定位仍可能工作，但云端连接可能异常。检查现场网络与 SIM 卡状态，并核对软件在线情况。
双击后找不到蓝牙？
确认在开机状态下双击，查看蓝牙灯是否闪烁；超过 120 秒可重新双击。核对 Sensor_ 名称后的 IMEI 六位。
需要人工协助？
请提供设备编号、发生时间、灯态或摆放方向的照片，以及软件截图。联系支持 →
高级维护说明（按客服指导操作）
设备校准（客服指导）
设备已在发货前完成校准，日常使用无需自行操作。仅在客服指导下需要重新校准时，请严格按 Z → X → Y 的顺序和以下摆放方向操作。
下图为摆放方向示意。蓝线仅标记充电底座所在端，不表示设备灯色；按键面朝向以文字说明为准。
Z校准 Z 轴
将设备水平、静止放置。
短按开机键，开始校准 Z 轴。校准时保持设备静止。
ECG 闪烁：校准中 · 常亮：本轴校准成功 · 熄灭：本轴校准失败
X校准 X 轴
将设备充电底座朝右、开机按键朝向自己，垂直放置。
Z 轴成功后，短按开机键，开始校准 X 轴。校准时保持设备静止。
ECG 闪烁：校准中 · 常亮：本轴校准成功 · 熄灭：本轴校准失败
Y校准 Y 轴
将设备充电底座朝下、开机按键朝向自己，竖直放置。
X 轴成功后，短按开机键，开始校准 Y 轴。校准时保持设备静止。
ECG 闪烁：校准中 · 常亮：本轴校准成功 · 熄灭：本轴校准失败
